RFID anten polarizasyonu, okuyucu anteninin yaydığı radyo dalgasının hangi yönde salındığını ve bu dalganın etiket anteniyle ne kadar iyi eşleştiğini anlatan temel kavramdır. Polarizasyon uyumu yüksekse etiket sinyali güçlü alır ve sorunsuz okunur. Uyum bozulursa aynı etiket, aynı okuyucu ve aynı mesafede bile okuma kaçabilir.
Okuyucu yazılımı, reader donanımı ve etiket çipi bugün büyük ölçüde olgunlaştı. Buna rağmen bazı kurulumlar kusursuz çalışırken bazıları sürekli okuma hatasıyla uğraşır. Fark çoğu zaman çipte veya yazılımda değil; anten polarizasyonunda ve etiketin konumlandırılmasında ortaya çıkar. Bu rehberde RFID anten polarizasyonunu sahadaki kararlara dönüştürecek şekilde, adım adım ele alıyoruz. Rehber, lineer ve dairesel yaklaşımı, etiket yüzeyini ve sektör örneklerini tek yerde toplar.
Kısaca: Bilmeniz Gereken 5 Nokta
- RFID anten polarizasyonunda lineer anten sinyali tek bir düzlemde yayar ve yalnızca aynı yöndeki etiketi en güçlü şekilde okur.
- Dairesel polarize (CP) anten sinyali spiral gibi döndürerek yayar; etiketin dikey veya yatay durması okumayı bozmaz.
- CP antenin bedeli, lineer etiketlerde teorik olarak 3 dB sinyal kaybıdır. Bu da okuma mesafesinde yaklaşık %30 azalma demektir.
- Etiket yönü kontrol edilemiyorsa CP okuyucu anteni ve lineer polarize etiket çoğu uygulamada en güvenilir çifttir.
- Metal, sıvı ve kalın dielektrik yüzeyler, doğru polarizasyonu seçseniz bile performansı düşürür; yüzeye uygun etiket gerekir.
İçindekiler
RFID Anten Polarizasyonu Nedir?
Bir anten elektromanyetik dalga yayar. Bu dalganın elektrik alan bileşeninin uzaydaki yönü, antenin polarizasyonunu belirler. Daha sade söylersek polarizasyon, “sinyal hangi doğrultuda titreşiyor?” sorusunun cevabıdır. Dalga fiziğinin genel çerçevesini Wikipedia’daki polarizasyon maddesinde inceleyebilirsiniz.
UHF RFID sistemlerinde polarizasyon özellikle önemlidir. Çünkü etiket, enerjisini okuyucunun sinyalinden alır. Okuyucu anteni ile etiket anteni aynı doğrultuda hizalanırsa enerji aktarımı en yüksek seviyeye çıkar. Hizalama bozuldukça aktarılan enerji azalır.
Polarizasyon Uyumsuzluğu (Polarization Mismatch)
Verici ve alıcı antenin polarizasyonları örtüşmediğinde “polarizasyon kaybı” oluşur. Teknik literatürde buna polarization mismatch denir. İki lineer anten arasındaki kayıp, aradaki açının kosinüsünün karesiyle orantılıdır. Yani açı büyüdükçe kayıp hızla artar.
Bu bilgiyi sahaya şöyle taşıyabilirsiniz: etiket okuyucuyla aynı yönde duruyorsa kayıp yok denecek kadar azdır. Etiket 45° dönmüşse yaklaşık 3 dB kayıp yaşanır. Etiket 90° dönmüşse teorik olarak sinyal alınamaz.
RFID Anten Polarizasyonu Okuma Mesafesini Nasıl Etkiler?
Bir etiketin okunması için gelen sinyalin çipi uyandıracak kadar güçlü olması gerekir. RFID anten polarizasyonu bu gücü doğrudan belirler. Uyum kusursuzsa etiket sinyalin tamamını kullanır; uyum bozulursa gerekli eşiğin altına düşülür ve etiket sessiz kalır.
Bu yüzden iki kurulum aynı okuyucu ve aynı etiketle bile farklı menzil verebilir. Fark çoğunlukla RFID anten polarizasyonunun etiket yönüyle ne kadar örtüştüğünden gelir. Menzil sorunu yaşıyorsanız önce okuyucu gücünü artırmak yerine polarizasyonu ve etiket yönünü kontrol edin.
Lineer Polarizasyon
Lineer Polarizasyon Nasıl Çalışır?
Lineer polarize bir RFID anteni, elektrik alanını tek bir düzlemde, dikey veya yatay olarak salındırır. Klasik yama (patch) anten bu gruba girer. Etiket tarafındaki anten de çoğunlukla lineer polarize bir dipol yapıdadır. Dipol, okuyucunun elektrik alanıyla aynı yöne baktığında maksimum enerjiyi alır.

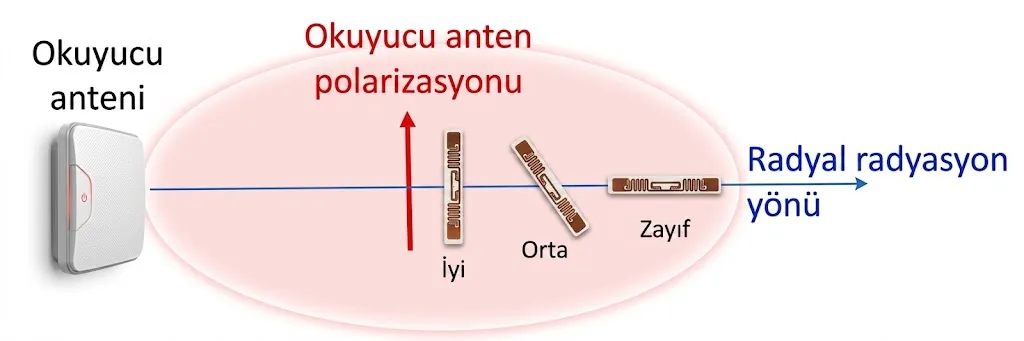

Bu yapının güçlü yanı odaklanmış enerjidir. Zayıf yanı ise etiket yönüne duyarlı olmasıdır. Aşağıdaki tablo bu ilişkiyi özetliyor:
| Etiket Yönü (Okuyucuya Göre) | Sinyal Alımı | Okuma Olasılığı |
|---|---|---|
| Okuyucuyla aynı yönde (0°) | Maksimum | Çok yüksek ✓ |
| 45° açıyla hizalanmış | Kısmi (yaklaşık –3 dB) | Orta |
| 90° dik (tam ters) | Teorik olarak sıfır | Güvenilmez ✗ |
| Radyal yönde (antene doğru bakan) | Sıfır | Okunmaz ✗ |
Pratikte ortamdaki yansımalar sayesinde 90°’lik etiket bazen yine de okunabilir. Ancak bu şansa bağlı bir sonuçtur ve üretim ortamında güvenilir değildir.
Lineer Anten Ne Zaman Mantıklıdır?
Etiketlerin her zaman aynı yönde, aynı konumda geçtiği hatlarda lineer anten iyi bir seçimdir. Örneğin sabit bir bant üzerinde aynı hizada ilerleyen kolilerde daha uzun okuma mesafesi ve daha yüksek sinyal gücü elde edersiniz.
Gerçek dünyada ise ürünler çoğu zaman düzgün sıralanmaz. Depodaki koliler, askıdaki kıyafetler veya raflar arasında dolaşan arabalar farklı açılarda durur. Bu ortamlarda lineer RFID anten polarizasyonu tek başına kaçınılmaz okuma boşlukları yaratır.
Dairesel Polarizasyon
Dairesel Polarizasyon (CP) Nedir?
Dairesel RFID anten polarizasyonunda dikey ve yatay bileşenler 90° faz farkıyla birleşir. Sonuçta elektrik alanı, yayılma yönü etrafında spiral çizerek döner. Dönüş yönüne göre sağ el (RHCP) ve sol el (LHCP) olmak üzere iki tür vardır. Konunun matematiksel tarafı için dairesel polarizasyon maddesine göz atabilirsiniz.
Bu dönen alan sayesinde CP anten, yayılma eksenine dik herhangi bir düzlemde duran etiketi okuyabilir. Etiketin dikey veya yatay durması artık kritik değildir.
UHF RFID’de CP Anten Neden Tercih Edilir?
Etiket yönü kontrol edilemeyen her uygulamada dairesel RFID anten polarizasyonu güvenli bir başlangıçtır. Perakende mağazaları, depo kapıları, konveyör hatları ve kütüphane rafları bunların başında gelir. Aşağıdaki karşılaştırma iki yaklaşımı yan yana koyuyor:
| Özellik | Lineer Polarizasyon | Dairesel Polarizasyon (CP) |
|---|---|---|
| Etiket yön toleransı | Düşük | Yüksek |
| Maksimum okuma mesafesi | Daha uzun (aynı yönlü lineer etiketle) | Daha kısa (yaklaşık 3 dB kayıp) |
| Yanlış yönlenmiş etiketi okuma | Zayıf | İyi |
| Anten kazancı birimi | dBi | dBic |
| En uygun kullanım | Sabit, belirli yönde ürünler | Dinamik, çok yönlü ortamlar |
3 dB Kayıp Ne Anlama Gelir?
CP anten, lineer polarize bir etiketi okurken teorik olarak 3 dB kayıp yaşar. Çünkü dönen dalganın enerjisi iki bileşene bölünür ve etiket yalnızca birini yakalayabilir.
3 dB, sinyal gücünün yarıya inmesi demektir. Okuma mesafesi güç değil, gücün karekökü ile ilişkili olduğundan mesafe yaklaşık %30 kısalır. Örneğin lineer antenle 6 metre olan menzil, CP anten ve aynı etiketle yaklaşık 4–4,5 metreye düşebilir.
Çoğu uygulamada RFID anten polarizasyonunun bu bedeli kabul edilebilir. Çünkü etiket yönü ne olursa olsun okuyabilmek, birkaç metre fazla menzilden daha değerlidir.
CP Etiket ve CP Anten Birlikte Kullanılmalı mı?
Her zaman değil. Dairesel polarizasyonun el yönü vardır. CP etiket ile CP okuyucu anteni doğru eşleştirilmezse veya yansımalar dönüş yönünü tersine çevirirse okuma beklenmedik biçimde bozulabilir.
Bu yüzden RFID anten polarizasyonu konusunda uygulamaların büyük bölümünde CP okuyucu anteni ve lineer polarize etiket birleşimi en güvenilir ve öngörülebilir sonucu verir. Bu yaklaşım, Türkiye ve Avrupa’da kullanılan 865–868 MHz UHF bandı için de geçerlidir.
Hangi RFID Anten Polarizasyonu Seçilmeli?
RFID anten polarizasyonu seçimi tek bir soruya dayanır: etiketin okuma alanına hangi yönde gireceğini kontrol edebiliyor musunuz? Aşağıdaki tablo, sık karşılaşılan senaryolar için pratik bir başlangıç noktası sunar.
| Senaryo | Önerilen Anten | Gerekçe |
|---|---|---|
| Sabit bantta aynı yönde ilerleyen koliler | Lineer | Yön sabit; menzil ve odak avantajı kazanılır |
| Rastgele dizilmiş kolilerin geçtiği depo kapısı | CP, gerekirse çoklu anten | Yön değişken, kör nokta riski yüksek |
| Askıdaki giysiler ve mağaza girişi | CP | Ürün açıları sürekli değişir |
| Tünel veya portal okuyucu | Çoklu anten, karma polarizasyon | Her yönden gelen etiketi yakalamak gerekir |
| Raf ve çekmece gibi dar alanlar | Lineer veya küçük CP | Alan sınırlı, yansıma kontrolü önemli |
Kararsız kaldığınızda dairesel RFID anten polarizasyonu ile başlayıp saha testinde gerekirse lineere geçmek daha güvenli bir yoldur. Tersi, yani lineerle başlayıp kör noktaları sonradan kapatmak, genellikle daha maliyetlidir.
Etiket Anteni Tasarımı ve Polarizasyon
RFID anten polarizasyonu yalnızca okuyucu tarafında belirlenmez; etiketin iç yapısı da önemlidir. Tek dipollü bir etiket belirgin bir yön hassasiyetine sahiptir. Çift dipollü (dual-dipole) veya iki eksenli tasarımlar ise etiketin farklı yönlerde sinyal yakalamasına yardım eder.
Bu tasarımlar yön toleransını artırır ancak her durumda mucize yaratmaz. Etiketin boyutu, çipin hassasiyeti ve yapıştırıldığı yüzey sonucu belirlemeye devam eder. Seçim yaparken RFID anten polarizasyonunu, etiket tasarımıyla birlikte değerlendirmek gerekir.
Pratik bir kural olarak şunu önerebiliriz: okuyucu tarafında CP anten kullanıyorsanız basit ve ekonomik bir lineer etiket çoğu zaman yeterlidir. Okuyucu tarafında lineer anten kullanıyorsanız etiket yönünü ya sabitleyin ya da çift dipollü etiketlerle destekleyin.
Anten Çeşitliliği ve Polarizasyon Çeşitliliği
Tek Anten Neden Yetmez?
Etiketlerin rastgele yönlendiği depo kapılarında ve mağaza geçişlerinde tek anten, tüm etiketleri %100 güvenilirlikle okumakta zorlanır. Birkaç etiketin kaçması bile sayım doğruluğunu düşürür.
Anten Çeşitliliği (Spatial Diversity)
UHF RFID okuyucularında genellikle birden fazla anten portu bulunur. Okuyucu bu portları sırayla devreye alarak aynı alanı farklı açılardan tarar. Bir anten etiketi kaçırırsa diğeri yakalar. Bu yaklaşım tünel ve portal sistemlerinde kritik rol oynar.
Polarizasyon Çeşitliliği
Birden fazla anten yalnızca farklı noktalardan değil, farklı RFID anten polarizasyonlarıyla da okuma yapabilir. Dikey ve yatay polarize antenlerin birlikte kullanıldığı kurulumda, hangi yönde olursa olsun etiket en az bir anten tarafından yakalanır.
| Çeşitlilik Türü | Nasıl Çalışır? | Ne Zaman Kullanılır? |
|---|---|---|
| Uzamsal Çeşitlilik | Farklı konumlara yerleştirilmiş antenler | Geniş hacimli depolar, büyük kapılar |
| Polarizasyon Çeşitliliği | Farklı polarizasyonlu antenler birlikte çalışır | Rastgele yönlü etiketler, tünel okuyucular |
| CP Anten Kullanımı | Tek anten, her yönde okur | Orta hacimli alanlar, geçiş noktaları |
Etiket Yüzeyi Okuma Performansını Nasıl Etkiler?
RFID anten polarizasyonunun yanında, etiketin yapıştırıldığı yüzey de okuma performansını doğrudan belirler. Standart etiketler belirli yüzeylerde ya hiç çalışmaz ya da menzilleri dramatik biçimde düşer.
Metal Yüzeyler
Standart bir RFID etiket doğrudan metale yapıştırılırsa anten fiilen kısa devre olur ve etiket neredeyse okunmaz hale gelir. Metal, RF sinyalini yansıtır ve etiket anteninin çalışma frekansını bozar. Bu yüzeyler için metal üzeri (on-metal) etiketler veya köpük ara katman (spacer) kullanılmalıdır.
Sıvı İçeren Ürünler
Su ve sıvılar UHF sinyalini büyük ölçüde emer. Standart etiket sıvıyla temas ettiğinde veya dolu bir kabın yüzeyine yapıştırıldığında performans ciddi şekilde düşer.
- Sıvı yüzeylerde standart etiket kullanmaktan kaçının.
- Sıvıya uyumlu özel etiketler (wet inlay) veya metal üzeri etiketler daha güvenilir sonuç verir.
- Köpük ara katman bu yüzeylerde de etkilidir.
Plastik, Kauçuk, Ahşap ve Beton
Kalın dielektrik malzemeler etiket antenini detune eder; yani çalışma frekansını kaydırır ve okuma mesafesini düşürür. Bu malzemelerde standart etiketlerde belirgin kayıp beklenmelidir.
- Bu yüzeyler için özel tasarlanmış etiketler seçin.
- Seri kullanıma geçmeden önce gerçek yüzeyde mutlaka test yapın.
Kâğıt, Karton, Kumaş, İnce Plastik ve Cam
Standart etiketler en iyi bu yüzeylerde çalışır. Etiketi malzemenin içine gizleyebilir, katmanlar arasına yerleştirebilir veya yüzeye yapıştırabilirsiniz; okuma oranı en üst düzeyde kalır.
Tekstilde bir uyarı: etiket doğrudan cilde temas etmemelidir. İç astar gibi bir ara katman her zaman bulunmalıdır.
Sektöre Göre RFID Anten Polarizasyonu
Perakende Mağazacılık: EAS ve Stok Sayımı
Giyim mağazalarında ürünler askıda, katlı veya rafta farklı yönlerde durur. Bu ortamda RFID anten polarizasyonu olarak dairesel tercih edilmeli, etiket de ürünün boyutuna göre en uygun noktaya yerleştirilmelidir. Kasadaki okuyucu ile güvenlik kapısı arasındaki sinyal tutarlılığı, etiket konumuna doğrudan bağlıdır.
Perakende için ürünlerimize göz atın:
- I-EAS V35NL serisi RFID güvenlik sistemleri
- I-POS RAIN RFID kasa okuyucu
- I-Hand C72 RFID mağaza sayım cihazı
- Bayi ve mağaza yönetimi için RFID perakende çözümleri
Depo ve Lojistik
Depolarda RFID anten polarizasyonu seçimi kritiktir. Etiketler kutulara, paletlere veya tek tek ürünlere uygulanır. Ürünler farklı yönlerde bulunduğundan anten tasarımı ve yerleşimi kritik hale gelir.
Kapı geçişlerinde birden fazla anten kullanmak, etiketlerin farklı açılardan yakalanmasını sağlar. Geniş geçiş alanlarını tek antenle kapsamaya çalışmak kör noktalara yol açar.
Depo RFID sistemlerinde amaç yalnızca maksimum menzile ulaşmak değildir. Asıl hedef, kontrollü ve güvenilir bir okuma alanı oluşturmaktır. Mal kabulden sevkiyata uzanan süreç için RFID ile mal kabul, depolama ve sevkiyat takibi çözümümüze bakabilirsiniz.
Depo için ürünlerimize göz atın:
Tekstil Üretimi: Kumaş ve Rulo Takibi
Kumaş ve tekstil ürünlerinde RFID anten polarizasyonu daha rahat yönetilir, çünkü bu ürünler RFID için elverişli bir ortamdır. İnce ve iletken olmayan malzeme sinyali rahat geçirir. Yine de üst üste yığılan ürünlerde aynı noktaya gelen etiketler birbirine parazit yapabilir. Etiketlerin ürün üzerindeki yerini bilinçli olarak dağıtmak bu sorunu büyük ölçüde çözer.
Perakende ve tekstilde ürün yönleri sürekli değiştiği için dairesel polarizasyonlu antenler belirgin avantaj sağlar. Aynı etiket farklı noktalara yerleştirildiğinde farklı sonuç verebileceğinden, seri üretimden önce gerçek ürünle etiket ve anten testi yapmanız önerilir.
Tekstil için ürün ve hizmetlerimize göz atın:
Kurulumda Sık Yapılan Hatalar ve Test Adımları
İyi bir RFID anten polarizasyonu seçimi bile kötü bir kurulumla boşa gidebilir. Sahada RFID anten polarizasyonuyla ilgili en sık gördüğümüz hatalar şunlardır:
- Etiket yönünü hiç test etmeden lineer RFID anten polarizasyonu seçmek.
- Antenleri birbirine çok yakın yerleştirip karşılıklı girişim yaratmak.
- Etiketleri metal veya sıvı yüzeye, uygun olmayan standart etiketle yapıştırmak.
- Laboratuvar sonuçlarına bakıp gerçek ürünle deneme yapmamak.
RFID anten polarizasyonu kurulumunu doğrulamak için şu adımları izleyebilirsiniz:
- Gerçek ürünlerden ve gerçek ambalajdan bir örneklem seçin.
- Etiketi ürün üzerinde farklı noktalara ve farklı yönlere yerleştirin.
- Her yerleşimde okuma oranını ve sinyal gücünü (RSSI) kaydedin.
- Ürünleri kapıdan veya bant üzerinden farklı hızlarda ve açılarda geçirin.
- Okunmayan etiketlerin ortak noktasını bulun; çoğu zaman yön, konum veya yüzey çıkar.
- Gerekirse anten sayısını veya polarizasyonunu değiştirip testi tekrarlayın.
UHF RFID etiket ve okuyucuların uyumlu çalışmasını sağlayan EPC Gen2 standartları hakkında daha fazla bilgi için GS1 EPC/RFID standartları sayfasını ziyaret edebilirsiniz.
Ne Zaman Uzman Desteği Almalısınız?
Küçük bir tezgâh uygulamasında birkaç deneme yeterli olabilir. Ancak tünel okuyucu, geniş depo kapısı veya yoğun mağaza girişi gibi projelerde saha ölçümü ve simülasyon, ciddi zaman ve maliyet tasarrufu sağlar.
Okuma oranı hedefin altında kalıyorsa, farklı ürün gruplarında farklı sonuç alıyorsanız veya komşu hatlarda girişim yaşıyorsanız RFID anten polarizasyonu ile anten yerleşimini birlikte yeniden gözden geçirmek gerekir. Böyle durumlarda deneyimli bir çözüm ortağı, deneme yanılma sürecini kısaltır ve sistemi ilk günden kararlı hale getirir.
Sık Sorulan Sorular
RFID anten polarizasyonu nedir?
RFID anten polarizasyonu, bir antenin yaydığı elektromanyetik dalgadaki elektrik alanının yönüdür. UHF RFID sistemlerinde bu yön, okuyucu sinyalinin etikete ne kadar etkin aktarıldığını belirler. Etiket anteni ile okuyucu anteni arasındaki uyum arttıkça okuma performansı da artar.
Lineer polarizasyon ile dairesel polarizasyon arasındaki fark nedir?
Lineer polarize anten sinyali tek bir doğrultuda, dikey veya yatay olarak yayar ve bu yönde hizalanmamış etiketleri kaçırabilir. Dairesel polarize anten ise sinyali dönerek yayar ve etiketi hangi yönde olursa olsun okuyabilir. Bunun bedeli, lineer etiketlerde yaklaşık 3 dB kayıp, yani okuma mesafesinde yaklaşık %30 azalmadır.
RFID okuma hatalarının nedeni polarizasyon olabilir mi?
Evet. RFID anten polarizasyonu uyumsuzluğu, en yaygın ve en kolay gözden kaçan okuma hatası nedenlerinden biridir. Etiketler sabit yönde değilse ve tek bir lineer anten kullanılıyorsa bazı etiketler hiç okunmayabilir. Çözüm genellikle CP anten kullanmak veya anten çeşitliliği sağlamaktır.
Dairesel polarize anten her RFID uygulamasında tercih edilmeli mi?
Hayır. RFID anten polarizasyonu olarak dairesel her yerde şart değildir. Etiketlerin her zaman aynı yönde ve sabit konumda olduğu uygulamalarda lineer anten daha uzun menzil ve daha yüksek sinyal gücü sunar. CP anten, etiket yönünün kontrol edilemediği dinamik ortamlarda tercih edilmelidir.
CP anten okuma mesafesini ne kadar kısaltır?
Dairesel RFID anten polarizasyonunda, lineer etiketle kullanıldığında teorik kayıp 3 dB’dir. Bu, okuma mesafesinin yaklaşık %30 kısalması anlamına gelir. Örneğin 6 metrelik menzil 4–4,5 metreye inebilir. Gerçek değer; etiket tipine, ortama ve okuyucu gücüne göre değişir, bu yüzden saha testi gerekir.
RFID etiketleri neden birbirini etkiler?
Çok sayıda etiket aynı yerde ve aynı yönde yığıldığında elektromanyetik parazit oluşur. Özellikle üst üste gelen ince tekstil ürünlerinde etiketler aynı noktaya denk gelirse bazıları okunamayabilir. Etiketleri ürün üzerinde farklı noktalara yerleştirmek bu sorunu azaltır.
RFID anten polarizasyonu metal yüzeyde sorunu çözer mi?
Hayır. RFID anten polarizasyonu doğru olsa bile metal yüzey etiketi bozar. Metal yüzeylerde standart etiket yerine metal üzeri (on-metal) etiket veya köpük ara katmanlı etiket kullanılmalıdır. Standart etiket metalin üzerinde detune olur ve çoğunlukla okunmaz.
Sonuç
RFID anten polarizasyonu, bir RFID projesinin sessiz ama belirleyici ayarlarından biridir. Etiket yönünü kontrol edebiliyorsanız lineer RFID anten polarizasyonu menzil kazandırır. Kontrol edemiyorsanız dairesel RFID anten polarizasyonu ve gerekirse çoklu anten yerleşimi güvenilirliği artırır. Yüzey uyumunu ve etiket konumunu da hesaba kattığınızda okuma oranı belirgin biçimde yükselir.
